Equipamiento Hidromecánico - Central Hidroeléctrica Machupicchu

Dise√Īo, fabricaci√≥n, & montaje del Equipamiento Hidromec√°nico de la segunda fase de la Central Hidroel√©ctrica de Machupicchu.

ESTRUCTURA DE CONTROL (EC)/ DESARENADOR (DR):
  • 3 Rejas Gruesas 7.4 x 3.0 (Inc.: Anclajes 1era, 2da fase).
  • 3 Rejas Gruesas 8.6 x 3.0 (Inc.: Anclajes 1era, 2da fase).
  • 2 Compuerta Deslizante CD1.5x1.55 (Inc.: Anclajes 1era, 2da fase, Vastagos de Extension, Base de Cilindros, Cilindros Hidraulicos, Ca√Īerias de Aceite, Unidad Hidraulica de Poder).
  • 2 Compuerta Vagon 2.8x3.6 (Inc.: Anclajes 1era, 2da fase, Base de Cilindros, Cilindros Hidraulicos, Ca√Īerias de Aceite, Unidad Hidraulica de Poder).
  • 4 PAN Ataguia 2.8x1.8 (4 paneles) (Inc.: Anclajes 1era, 2da fase, Viga Pinza, Portico de Izaje, Valvula By-pass, Trolley/Tecle 3tn).
  • 4 Compuerta Deslizante 1.0x1.65 (Inc.: Anclajes 1era, 2da fase, Base de Cilindros, Cilindros Hidraulicos, Ca√Īerias de Aceite, Unidad Hidraulica de Poder).
  • 4 Compuerta Deslizante 0.6x0.6 (Inc.: Anclajes 1era, 2da fase, Base de Cilindros, Cilindros Hidraulicos, Ca√Īerias de Aceite, Unidad Hidr√°ulica de Poder).
  • 4 Rejas Finas & Equipo Limpiarejas (Inc.: Anclajes 1era, 2fase, Mat.: AISI 304, Rastrillo/Bastidor Electro-mecanico).
  • 4 Rejas Tranquilizadoras (Mat.: SA36; Protec. Antic.: Galvanizada).
  • 4 Fajas Transportadoras (Mat.: AISI 304, Rodillos Moviles, Fijadores, Faja Basculante, Tornillos de regulaci√≥n, motor-reductor de poder).
  • 4 Ataguias 2.4x1.5 (Inc.: Anclajes 1era, 2da fase, Viga Pinza, Portico de Izaje, Trolley/Tecle 3tn).
  • 4 Ataguias 3.0x1.1 (Inc.: Anclajes 1era, 2da fase, Viga Pinza, Portico de Izaje, Trolley/Tecle 3tn).
CAMARA DE CARGA (CC):
  • 2 Compuerta Vagon 2.8x2.8 (Inc.: Anclajes 1era, 2da fase, Base de Cilindros, Cilindros Hidraulicos, Ca√Īerias de Aceite, Unidad Hidraulica de Poder, Sistema de Acumuladores, Tapas Hermeticas tipo Bonnet).
  • 1 Compuerta Deslizante 3.74m x 2.6m (Inc.: Anclajes 1era, 2da fase, Base de Cilindros, Vastagos de Extension, Cilindros Hidraulicos, Ca√Īerias de Aceite, Unidad Hidraulica de Poder, Tapa Hermetica tipo Bonnet).
DESARENADOR DE PURGA:
  • 1 Equipo de desarenacion continuo de purga (Mat.: AISI 304, Protec. Antic.: Termorociado WCo; Accionamiento Hidraulico; Inc.: Unidad Hidraulica de Poder/ Ca√Īerias de aceite).
TUBERIA FORZADA:
  • 450m Tuberia Forzada (Long.: 450m; Diam.: 2.8m; Espesores: 34, 30, ‚Ķ 8mm; Modo: Backing; Tramos: 30grados/ 60grados; Condiciones: Embebida).

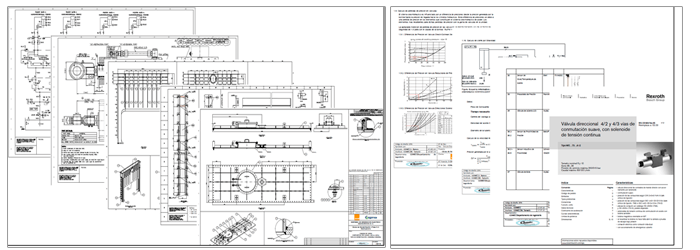

Ingeniería de Detalle.
MachupicchuHidromecanico1

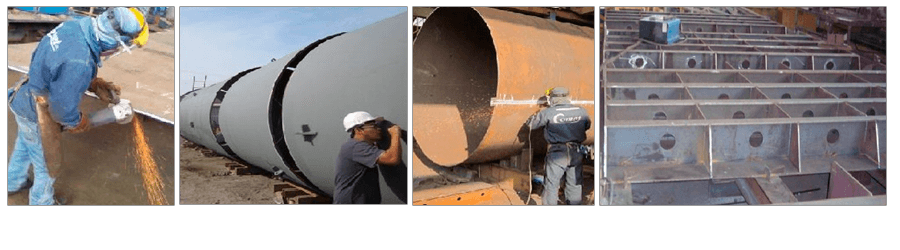

Proceso de Fabricacion de Tuberia Forzada, compuertas & Rejas.
MachupicchuHidromecanico2

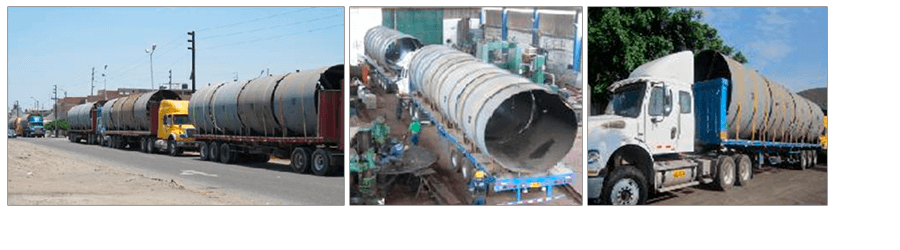

Transporte de Tuberia Forzada.
MachupicchuHidromecanico3

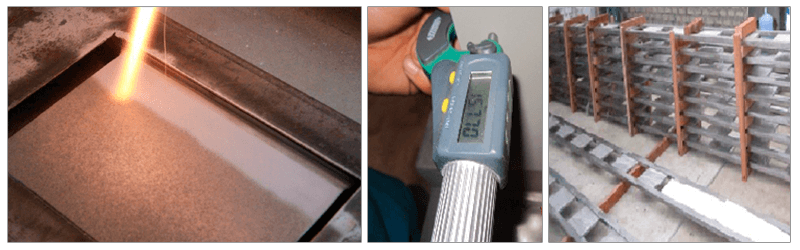

Metalizado de Elementos Inoxidables de Desarenador (Mat.: Carburo de Tungsteno mediante sistema HVOF).
MachupicchuHidromecanico4
